Металлоформы Пустотных плит ПК
Многолетняя практика строительства выявила неоспоримые преимущества конструкций перекрытий из многопустотных плит. Образуемый ими плоский безреберный потолок более всего соответствует функциональным требованиям, включая также свободное размещение перегородок.
Данное обстоятельство в сочетании с большой распространенностью длинномерных плит позволили компании «УРАЛ» разработать высокопрочную металлоформу для производства многопустотных плит перекрытия из жестких бетонных смесей (ГОСТ 9561-91).

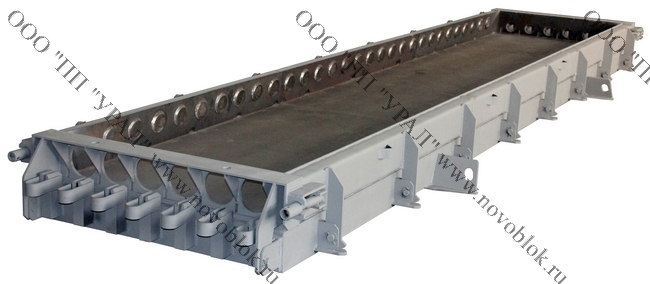

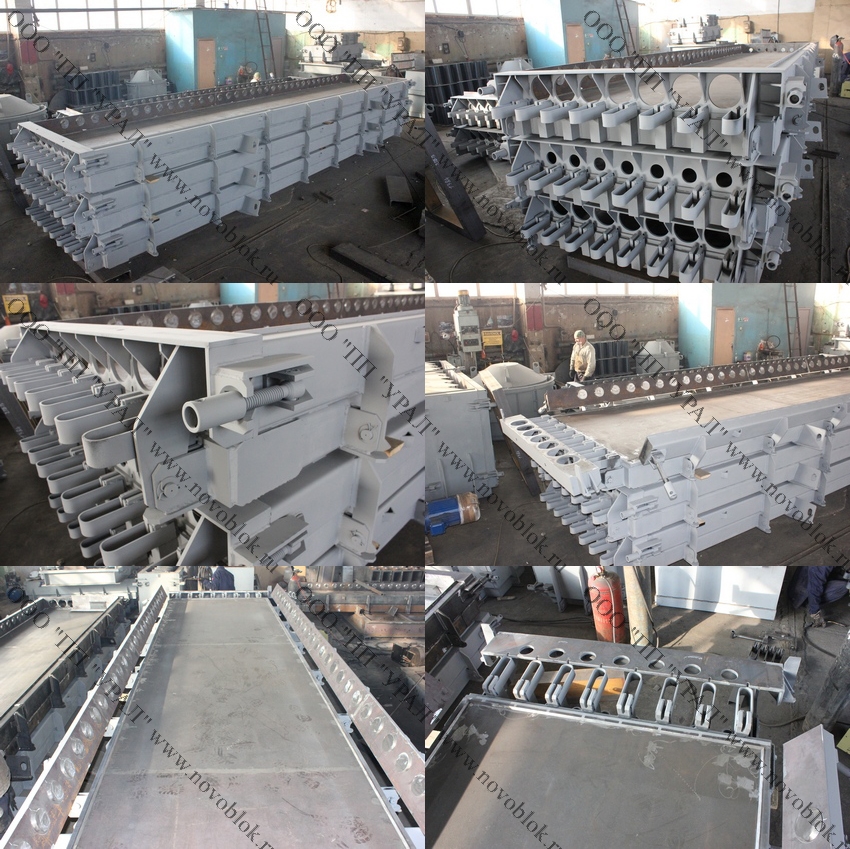

Конструкция металлоформы:
· 4 откидных борта с мощными замками;
· и поддон с упорами для предварительно напряженных арматурных стержней.
Принципиальной особенностью металлоформы являются:
· Сталь бортовых панелей толщиной 10 мм усилена армирующим листом 5 мм. Этим исключается деформация борта при заливке в форму бетона.

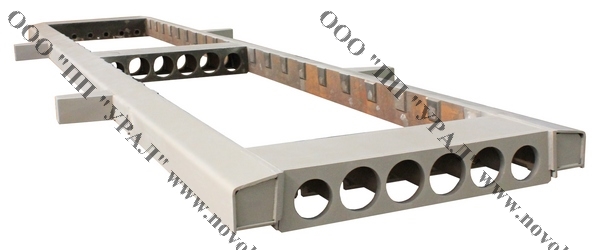

· Поперечные бортовые элементы расположены по крайним торцам плит перекрытия. Они сделаны из армированной стали 15 мм и отполированы изнутри;
· Бортовые элементы работают упорами для напрягаемой арматуры и передают обжимающее усилие на крайние торцы стыкуемых плит;
· В бортовых элементах имеются отверстия, через которые пропускаются арматурные пряди.
Основные технические характеристики металлоформ многопустотных плит перекрытий
| Наименование | Габариты блока (Д/Ш/В), мм |
Габариты формы (Д/Ш/В), мм |
Масса формы, кг |
| Форма «Плита перекрытия» 1ПК63.12.8 (не силовая) | 6280*1190*220 | 6680*1490*470 | 2500 |
| Форма «Плита перекрытия» 1ПК63.12.8 (силовая) | 6280*1190*220 | 6680*1490*470 | 2890 |
| Форма «Плита перекрытия» 1ПК63.12.8 (силовая, усиленная) | 6280*1190*220 | 6680*1490*470 | 3600 |
| Форма «Плита перекрытия» 1ПК63.15.8 (не силовая) | 6280*1490*220 | 6680*1790*470 | 2650 |
| Форма «Плита перекрытия» 1ПК63.15.8 (силовая) | 6280*1490*220 | 6680*1790*470 | 3100 |
| Форма «Плита перекрытия» 1ПК63.15.8 (силовая, усиленная) | 6280*1490*220 | 6680*1790*470 | 3700 |
| Форма «Плита перекрытия» 1ПК72.12.8 (не силовая) | 7180*1190*220 | 7580*1590*530 | 2750 |
| Форма «Плита перекрытия» 1ПК72.12.8 (силовая) | 7180*1190*220 | 7580*1590*530 | 2950 |
| Форма «Плита перекрытия» 1ПК72.12.8 (силовая, усиленная) | 7180*1190*220 | 7580*1590*530 | 4050 |
* Изготавливаем все виды размеров форм, по другим размерам можно узнать у специалиста.
Технические испытания показали соответствие металлоформы всем нормируемым параметрам, как, например:
· Распределению сжимающего усилия, передающегося от бортовых элементов;
· Поведению ненапряженных продольных швов при работе под нагрузкой с предварительно напряженными плитами;
· Особой прочности конструкции.
Контрольные показатели загруженияи разгрузкиполучаемых многопустотных плит показали:
· Раздробления бетона, разрыва арматуры, а также недопустимого раскрытия трещин не наблюдалось;
· Торцы плит получаются без искривлений или наклонных трещин и не требуют дополнительной обработки;
· Отсутствуют вмятины, царапиныглубиной свыше 0,5 мм, длиной более 19 мм, шириной – 2 мм.
· Отклонения по габаритам многопустотных плит не превышают 5 мм, что тоже подтверждает надежность металлоформ от компании «УРАЛ».
Металлоформы изготавливаются двух видов:
— в качестве оснастки для каркасного армирования;
— или форм с предварительным натяжением арматуры.
Они позволяют производить плиты перекрытий со значительным сокращением построечных трудозатрат и сроков введения в эксплуатацию.
Заинтересованным организациям компания «УРАЛ» оказывает проектную помощь для изготовления металлоформ по индивидуальным заказам.
Вспомогательное оборудование необходимо для облегчения и автоматизации производства.
1. Виброплощадка «ВПК» предназначена для уплотнения бетонных смесей при изготовлении железобетонных изделий.
2. Домкрат ДНА-14 предназначен для предварительного натяжения арматуры.
